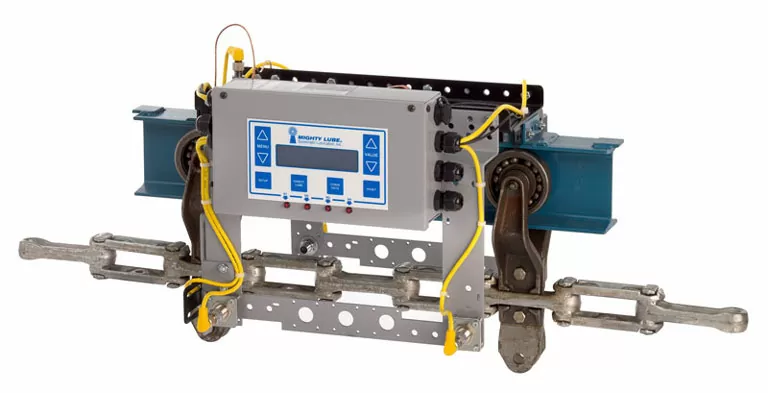

Sistemas de monitoreo permanentes para transportadores

Sistema de red para instalaciones con varias líneas de transporte

El sistema de monitoreo permanente de última generación para transportadores está conectado a la red y proporciona datos de desgaste de cadena para hasta 100 líneas de transportadores.

El sistema permanente mide el desgaste de la cadena tanto eslabón por eslabón como en secciones de 10’. Este sistema monitorea la corriente de la motriz, la velocidad de la cadena, la presión del tensor, vibración/temperatura del reductor y las horas de operación motriz. También proporciona datos sobre ciclos de lubricación, niveles de depósito, voltaje de la cabeza y ciclos de bomba cuando se combina con sistemas de lubricación Mighty Lube u OPCO.

• Características
• Vídeo

Nuevas funciones y opciones valiosas

Escuchamos a nuestros clientes mientras rediseñábamos nuestro sistema de monitoreo de transportadores en red y agregamos varias características nuevas en las que puede confiar.

• Se agregaron pantallas de lubricación que marcan el tiempo de los ciclos y cambios de lubricación.
• Nuevas pantallas de datos analíticos, como el desgaste medio de la cadena a largo plazo.
• Reorganice y desactive las direcciones de las estaciones para agrupar los transportadores en la pantalla de una manera que tenga sentido para sus instalaciones.
• La exportación de datos a formatos .xml y .csv permite a los usuarios una mayor versatilidad para preparar informes personalizados.
• La unidad de recopilación de datos se puede reiniciar desde el software.
• Se agregaron alarmas críticas y condiciones de color.
• (Error de cadena) Alarma ajustable para el nivel del depósito.
• Nueva notificación de color (azul) para mostrar cuando el sistema está en el ciclo de lubricación.
• Nueva alerta de color (naranja) para error de interruptor que requiere recalibración o limpieza.
• La configuración mejorada permite una mayor flexibilidad de las notificaciones por correo electrónico.
• Los gráficos desplazables brindan la capacidad de ver datos específicos con mayor precisión.
• Panel de control actualizado y fácil de usar con funciones más eficientes.
• Campo de notas con marca de tiempo para registrar cambios y condiciones en sistemas individuales.
• Compatible con Windows 10 y con la mayoría de las versiones anteriores de Windows.

Vídeo

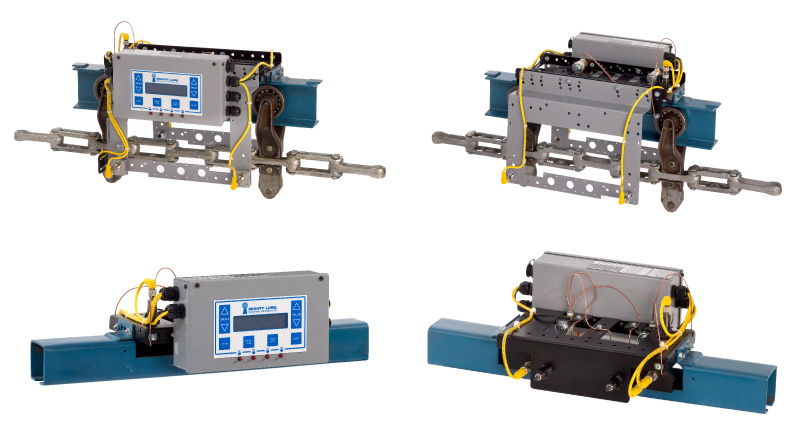

Modelos de sistemas de monitoreo permanentes para transportadores

• 9100M (Transportador aéreo cerrado Richards-Wilcox).
• 9101M (Unibilt/Transportador aéreo cerrado rápido)
• 9103M (Transportador aéreo monorriel de 3”)
• 9104-4M (Transportador aéreo monorraíl x458 de 4”)
• 9104-6M (Transportador aéreo monorraíl x678 de 4”)
• Modelos adicionales disponibles para transportadores invertidos y especiales.

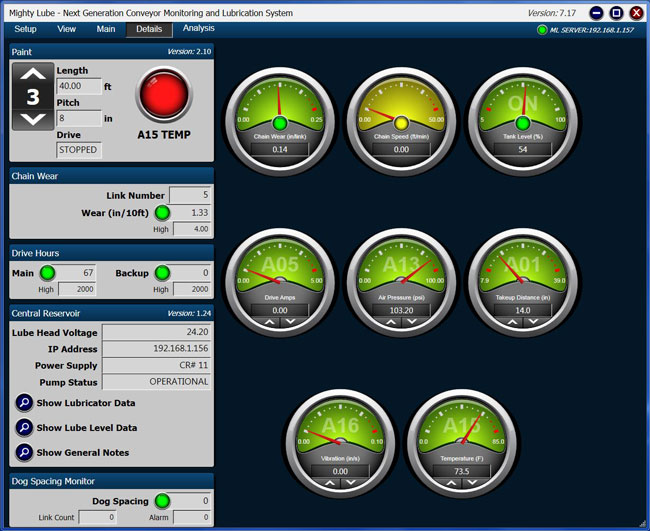

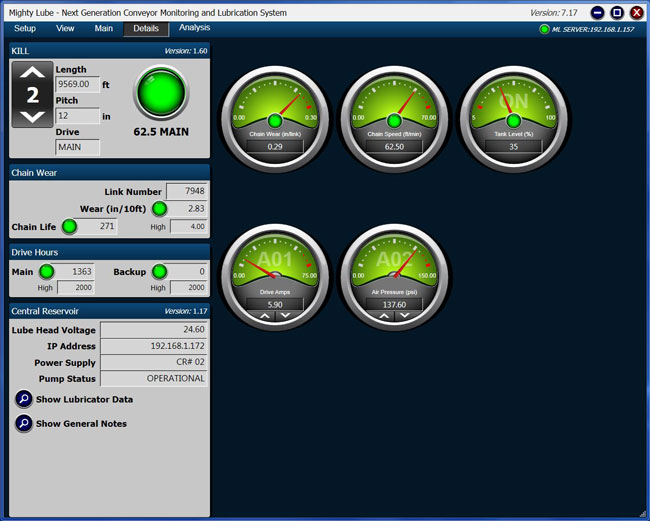

Pantalla de detalle

Los medidores fáciles de leer muestran datos en tiempo real con detalles específicos del sistema. Los indicadores se activan con la configuración de la unidad principal. Los indicadores mostrados varían según la opción del monitor del transportador.

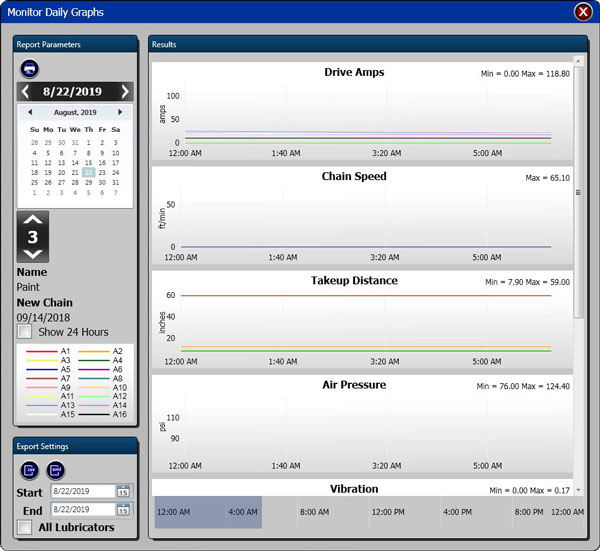

Gráficas diarias de monitoreo

Esta ventana muestra gráficos para los siguientes datos del transportador:

• Amplificadores de accionamiento grabados
• Presión del aire
• Distancia
• Velocidad de la cadena
• Vibración
• Temperatura
• Ciclo de lubricación*

*Los datos de lubricación están disponibles si el sistema está emparejado con OPCO o el sistema de lubricación central Mighty Lube.

Pantallas de desgaste de cadena

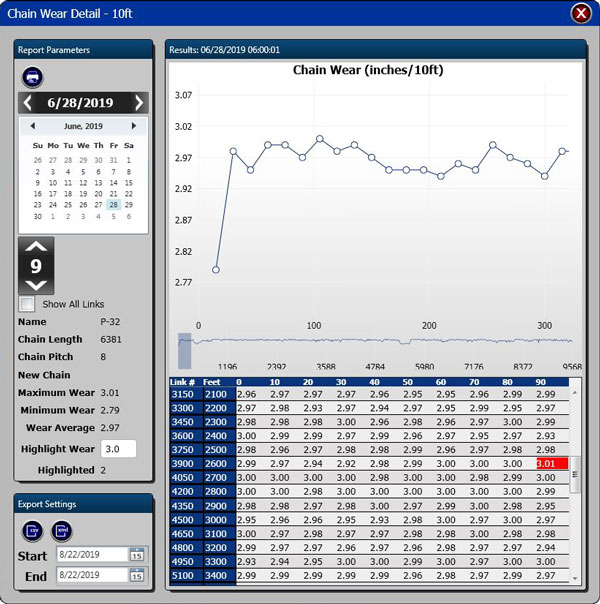

Detalle de desgaste de la cadena: 10 pies

Datos acumulados de desgaste de cadenas de 10 pies en forma gráfica y numérica.

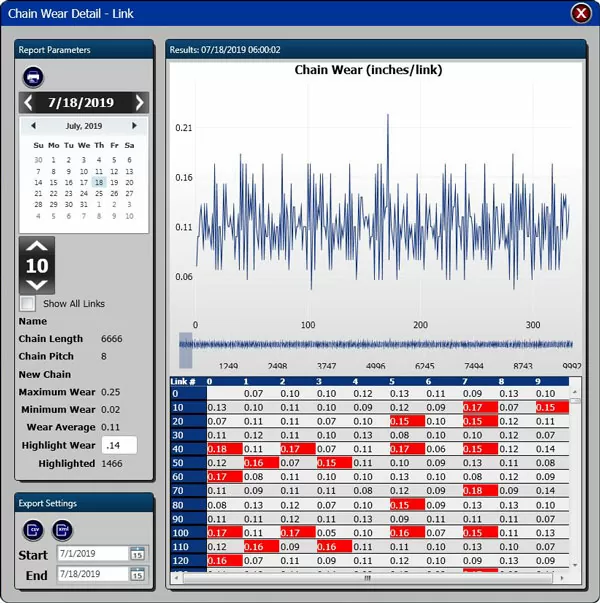

Desgaste de cadena eslabón por eslabón

Contiene datos de desgaste acumulado por eslabón, que se muestran de forma gráfica y numérica.

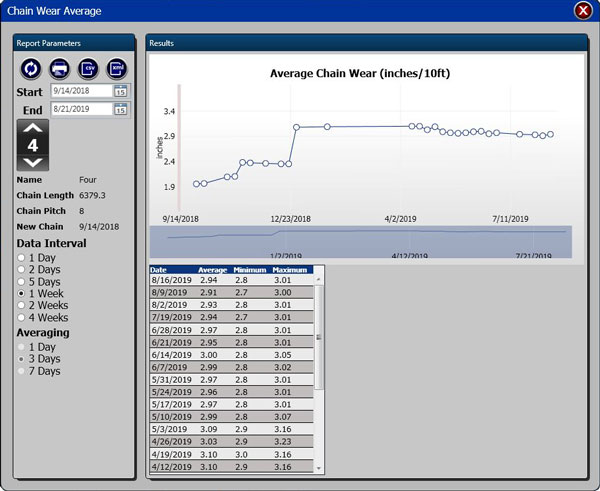

Desgaste de cadena promedio

Los datos de desgaste acumulado de la cadena (pulg/10 pies) promedio en gráfico con informe numérico.

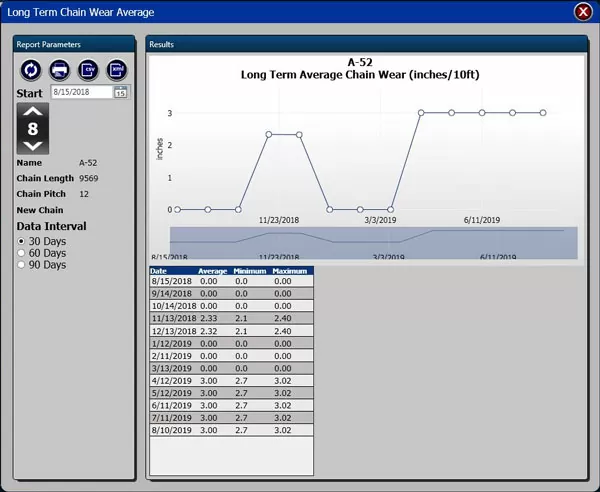

Promedio de desgaste de la cadena a largo plazo

Datos de desgaste de cadena (pulg/10 pies) promedio de 30, 60 y 90 días en un gráfico y reporte numérico.

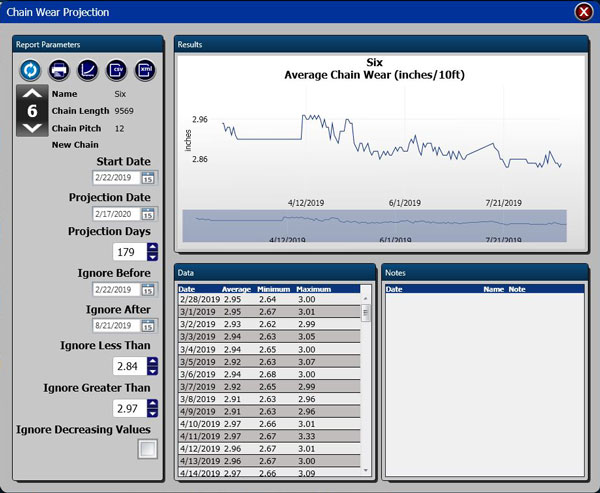

Proyección de desgaste de la cadena

Una proyección gráfica/numérica del desgaste de una cadena de 10 pies basada en datos acumulados y características de desgaste.

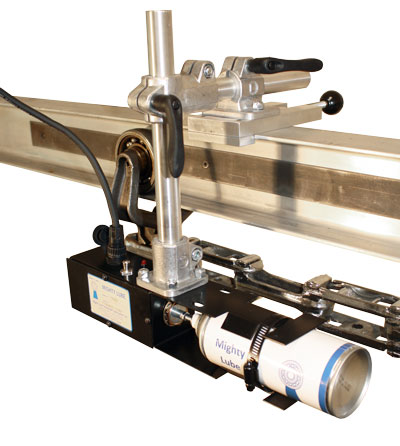

Marcador de pintura opcional: marca los eslabones desgastados en la cadena transportadora

• Permite marcar automáticamente eslabones desgastados o áreas que exceden los parámetros establecidos por la empresa.
• Portátil: se puede mover de un transportador a otro.
• Alimentación y control proporcionados desde la unidad principal de monitoreo.
• Utiliza lata de pintura en aerosol estándar (no incluida).
• Incluye 8 pies. cable de control.
• Disponible para transportadores invertidos y aéreos.
